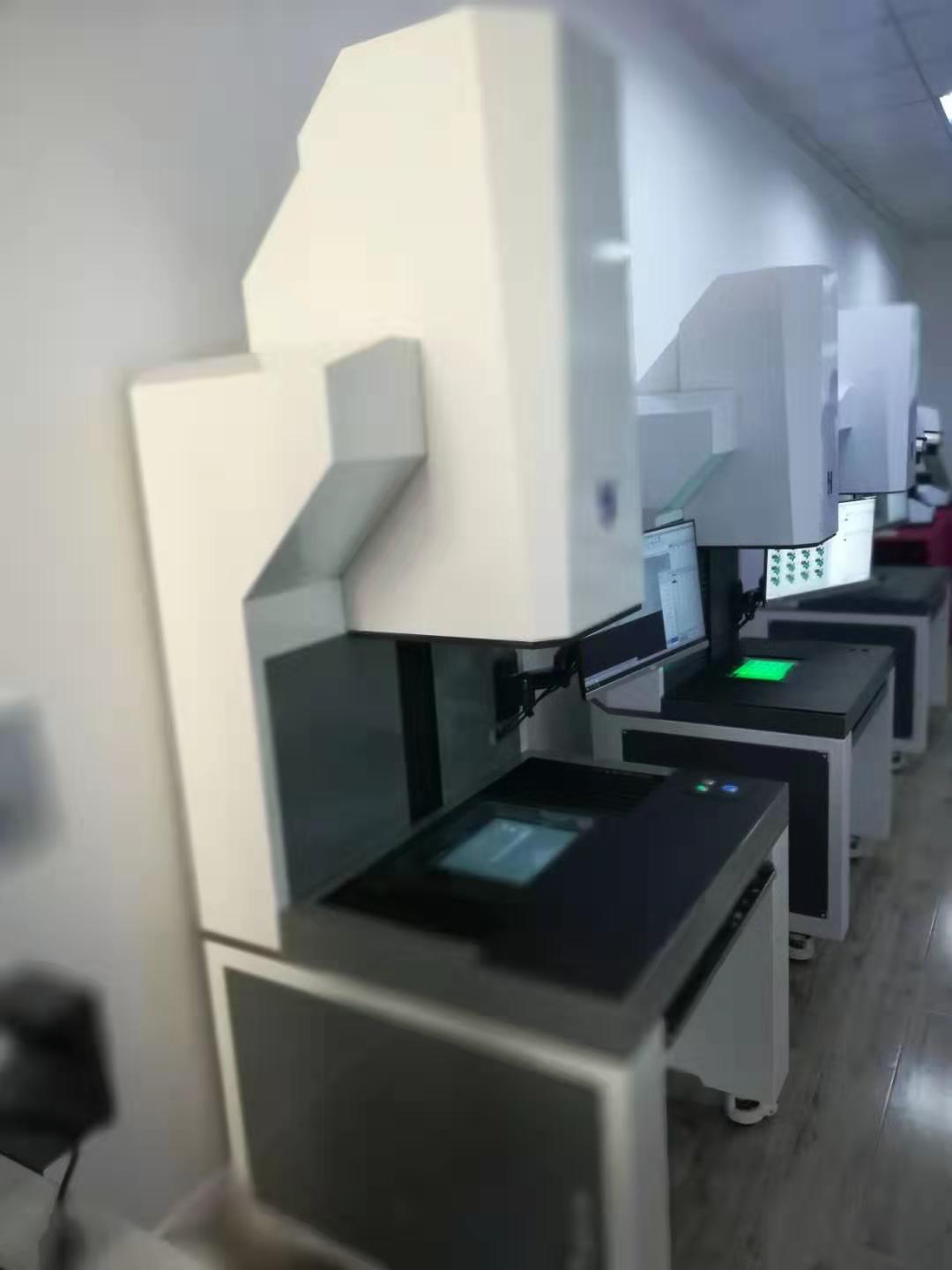

一键式快速影像量测仪配置方案
一键式快速影像量测仪配置方案
产品概述:
配置方案:序号说 明名 称规 格 型 号数量备注1主机1主机全自动机身及底座(自动升降平台)12相机系统1200万高清晰相机13镜头大视野光学镜头14视野范围40*30mm(全视野)5测量精度2.5+L/50μm6Z轴移动…
在线咨询立即订购
详细介绍

一键式快速影像量测仪配置方案

配置方案:

序号

说 明

名   称

规 格 型 号

数量

备注

1

主机

1

主机

全自动机身及底座(自动升降平台)

1



2

相机系统

1200万高清晰相机

1



3

镜头

大视野光学镜头

1



4

视野范围

40*30mm(全视野)





5

测量精度

2.5+L/50μm





6

Z轴移动范围

45mm





7

控制器

测量控制器

1



8

灯源

平行轮廓光+表面环形光+表面同轴光

3



2

计算机

系统

1

计算机



1



3

软件系统

1

测量软件

IVT-VISION测量软件

1



4

夹具系统

1

多功能夹具

通用款

1





技术描述

1、 性能指标:

          1.1 精度指标:

             显示:              0.0001mm

 测量范围:              X*Y 40mm×30mm

 整机重量:              20KG左右

X 、Y轴测量精度:        E≤(2.5+L/50)mm

   1.2 使用环境条件:

              动:           110~220V

             使   度:          22+5℃

  湿 度:          35%-65%

2、仪器特点:

l 大口径高景深,实现视野范围成像清晰,无畸变;

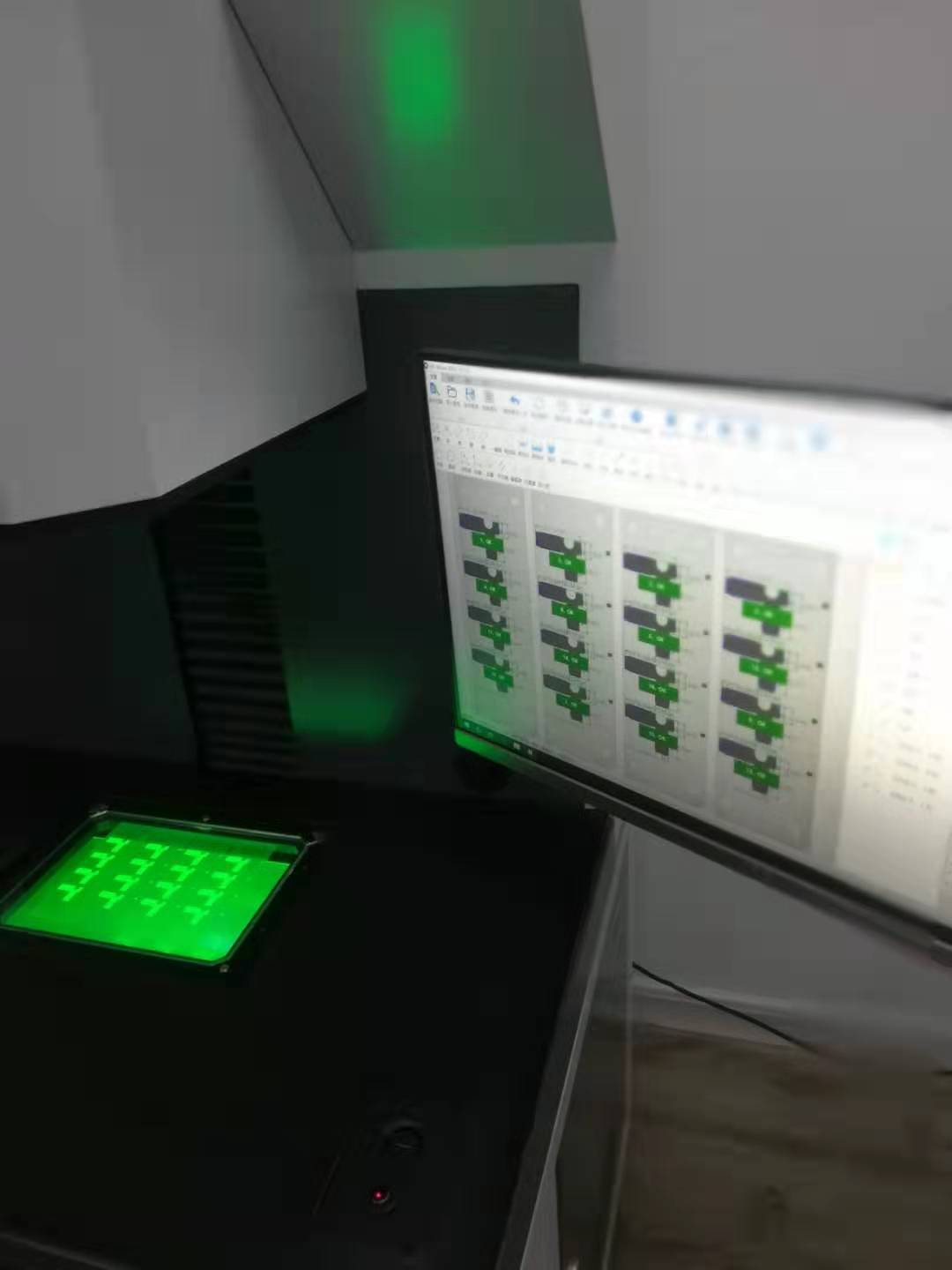

l 自动图像匹配功能,测量工件可正常摆放,无需定位夹具,无需焦点调节,无需载物台手动操作;

l 可实现测量工件多个位置测量,增加测量尺寸,也不会多耗费测量时间;

多个工件可同时一并测量,无需每个工件单次测量;

l 操作简单,可快速完成测量过程,并输出测量结果;

l 2秒内图像聚焦清晰,重复聚焦一致性高;

l 测量过程无需平台运动,有效防止产品位移造成的测量误差;

防震台设计,一体式结构,仪器的刚性;

l 工程学设计,让测量员有舒适的测量空间;

l 测量结果可自动保存到主机;

一键式快速影像量测仪配置方案

 3、测量软件 可据用户需求定制开发

一、用户程序:

      自动匹配工件放置,一键测量。可自动搜索匹配并调出用户程序。可框选建立匹配、多个位置框选组合建立匹配、用测量元素建立匹配、可导入CAD建立匹配。可建立程序组,实现工件多个面翻面测量。

二、测量元素:

点、高点、线、高线、圆(中心坐标,半径、直径、真圆度、周长、面积,大半径、小半径)、弧、矩形(中心坐标,长、宽、周长、面积)、椭圆(中心坐标,长轴、短轴、周长、面积)、键槽(中心坐标,长、宽、周长、面积)、导入CAD轮廓扫描比对、轮廓PV、面积对比、圆柱直径、密封圈(通过周长计算半径、密封圈大半径、小半径、厚度)、测量结果再计算(大值、小值、平均值、求和)、二维码识别、条码识别。

三、标注:

距离、X距离、Y距离、半径、直径、角度;

四、形状误差评定:

直线度、圆度。

五、位置误差评定:

平行度、垂直度、对称度、同心度、位置度。

六、坐标系转换

笛卡尔坐标(X,Y)与坐标(R,θ)可方便选择。可即时转换测量值的基本单位mm、inch、mil。 坐标平移、坐标旋转,建立工件坐标系。

七、测数据

可以自定义EXCEL模板,可以指定输出单元格。软件自带CPK模板,可以计算Mean、Maximum、Minimum、Cp、Cpkl、Cpku、Cpk

八、其他

    1、软件语言:多国语言可选,语言包开放,可定义翻译修改。

    2、 图像和绘图区共用,所见即所得,可自定义:颜色、线宽、字体大小、背景颜色。

    3、对焦辅助、灯光辅助功能,减少人为误差。

    4、合格/不合格(OK/NG),并提示,可语音输出:OK、NG。

    5、 可快速扫描轮廓,并导出到CAD

    6、 可选配IO卡,外触发测量并OK NG 信号输出。

九、特殊定制功能:

1、客制化输出报表

2、图像扫码功能

3、SPC数据分析功能

一键式快速影像量测仪配置方案

4、 用户现场的安装、调试和验收

我公司负责测量机的安装、调试。所有的包装箱需要在我公司人员认可的情况下才能开启。根据需要,用户需提供内部运送、拆装支持和相应的机器吊装设备。进行测量机的安装时,需在满足供货方所需求环境条件符合标准规定的情况下才能进行。

序 号

培 训 授 课 内 容

备 注

1

测量机系统简介:包括机器构造、线路知识、运行原理等



2

软件界面总体介绍



3

开机,关机与校正



4

软件整体功能实讲



5

常用测量工具讲解



6

公差设置及测量结果的输出、保存、打印(虚拟打印)



7

编程及程序的运行



8

编程测量



9

实习与考核



10

机器日常维护与保养




5、 售后技术服务

  质保期:从安装验收合格之日起12个月,在此期限内因我方原因造成的机器故障,负责免费维修。

    质保期外:我公司采取定期回访的售后服务制度,及早解决用户使用中存在的困难和问题,为用户提供技术咨询。
