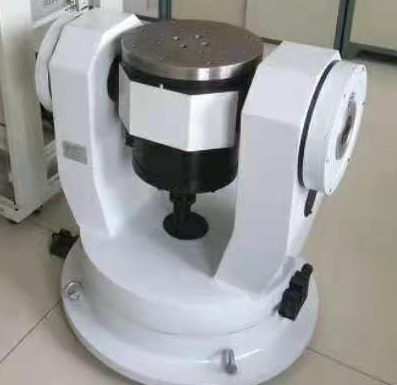

双轴速率测试转台
双轴速率测试转台
产品概述:
惯导测试设备惯导测试转台根据需要,有电动和手动两种驱动方式,按结构可分为单轴、双轴和三轴转台等,具有位置、速率、摇摆、跟踪等多种功能,用于各种惯性器件、惯性组合、随装置等的地面测试。惯导…
在线咨询立即订购
详细介绍
惯导测试设备
惯导测试转台根据需要,有电动和手动两种驱动方式,按结构可分为单轴、双轴和三轴转台等,具有位置、速率、摇摆、跟踪等多种功能,用于各种惯性器件、惯性组合、随装置等的地面测试。
惯导测试转台由机械台体和测控系统组成。机械台体结构按需要通常有框架式和台面式两种,采用精密角接触球轴承支承,力矩电机驱动,配有光电码盘、圆感应同步器等测角元件,还配置有测速机、光电传感器等器件。测控系统由测角单元、伺服控制单元和上位控制计算机组成,测角精度可达到3角秒,速率精度可达到4×10E-5以上。

双轴测试转台由机械台体、测控系统两大部分组成,台体采用U-T结构形式和精密机械轴系,具有位置、速率和低频正弦摇摆运动功能,可为被测负载提供精准能的单轴、双轴定位及速率基准,用于惯性元部件、惯导系统的静态测试和标定。机械台体共有方位(X)轴、俯仰(Y)轴两个运动自由度,是一种台面式的二维精密测试设备。

负载
负载重量: 20kg

负载空间尺寸: 400mm ′ 200mm ′ 200mm (长 ′ 高 ′ 宽)或 Φ 430mm ′ 180mm



外轴(俯仰)



内轴(方位)

单位

转角范围

连续



连续

°

倾角回转误差

± 15



± 15

轴线垂直度



± 15



角位置定位精度

± 30



± 30

小角速率

± 0.01



± 0.01

° /s

大角速率

± 150



± 200

° /s

速率精度及平稳性

1 × 10 -4



1 × 10-4

360 ° 平均

速率分辨率

0.00 5



0.00 5

° /s

角加速度

100



200

° /s2
